Generador de sistema planetario
Realizado por Prashant Jeswani Tejwani
Índice del contenido:
Introducción
Se implementa un prototipo que genera un sistema planetario en movimiento que incluye una estrella, varios planetas y lunas, integrando primitivas 3D, texto e imágenes. Se ha añadido la posibilidad de añadir o eliminar planetas al sistema planetario. A continuación:
- Se describe el trabajo realizado argumentando las decisiones adoptadas para la solución propuesta
- Se incluye las referencias y herramientas utilizadas
- Se muestra el resultado con un gif animado
- Se implementa el código en p5.js con el fin de poder ejecutarse en un navegador
Diseño
El diseño ha sido el que se puede observar en la siguiente figura. Un lienzo con un fondo de imagen del espacio en el cual se sitúa un sol en el centro, con planetas que giran entorno su órbita. Estos planetas pueden tener a su vez lunas que giran en una órbita alrededor de ellas. Cada planeta o luna tiene una textura aleatoria.
Código implementado
A continuación se describe el trabajo realizado. Primeramente, se crean e inicializan las variables necesarias para el sol y sus planetas que se irán explicando a medida que se avance. En la función setup() se establece el tamaño de la ventana a 800x600 píxeles, se cargan 8 texturas distintas de planetas en un array que contiene elementos de tipo PImage y se carga la imagen de fondo para establecerla más adelante. A continuación se crea el sol mediante la clase Planet al cual se le pasarán como parámetros al constructor: el radio del planeta, la distancia al sol, la órbita y su textura. Se crean inicialmente 6 planetas alrededor del sol y se inicializa la variable PeasyCam con el fin de que el usuario se capaz de mover y hacer zoom, para ello es necesario instalar la librería que se explica en la sección de Descargar código en Processing.
import peasy.*;
Planet sun;
PeasyCam cam;
PImage sunTexture;
PImage space;
PImage[] textures = new PImage[8];
void setup() {
size(800, 600, P3D);
sunTexture = loadImage("sun.png");
space = loadImage("space.jpg");
textures[0] = loadImage("mars.jpg");
textures[1] = loadImage("earth.jpg");
textures[2] = loadImage("mercury.jpg");
textures[3] = loadImage("neptune.jpg");
textures[4] = loadImage("pluto.jpg");
textures[5] = loadImage("uranus.jpg");
textures[5] = loadImage("saturn.jpg");
textures[7] = loadImage("jupiter.jpg");
sun = new Planet(50, 0, 0, sunTexture);
sun.spawnMoons(6, 1);
cam = new PeasyCam(this, 500);
}
En la función draw() se redimiensiona la imagen de fondo en el caso de que el usuario haya decidido verlo en pantalla completa en Processing. Se establece la imagen de fondo con la función background(b), la función lights() establece una luz ambiental, una luz direccional con una atenuación. Los valores predeterminados son ambientLight (128, 128, 128) y directionalLight (128, 128, 128, 0, 0, -1), lightFalloff (1, 0, 0) y lightSpecular (0, 0, 0). A continuación, se invoca a las funciones show() y orbit() de la clase Planet.
void draw() {
space.resize(width, height);
background(space);
lights();
sun.show();
sun.orbit();
help();
}
Finalmente se llama a la función help() la cual imprime en el lado superior izquierdo una pequeña ayuda de los controles que dispone el usuario para añadir y eliminar planetas, además de poder mover la cámara.
void help() {
fill(255);
textFont(createFont("Georgia", 14));
text("Press '+' to add planets", -(width/2)+20, -(height/2)+30);
text("Press '-' to remove planets", -(width/2)+20, -(height/2)+50);
text("Move & zoom camera view with mouse", -(width/2)+20, -(height/2)+70);
text("© Prashant Jeswani Tejwani", -(width/2)+20, -(height/2)+100);
}
Para añadir y eliminar planetas el usuario debe presionar las teclas ‘+’ para añadir y ‘-‘ para eliminar el último. Esto se captura mediante la función keyPressed(). Dependiendo de la tecla pulsada, se añadirá o eliminará un planeta (con sus respectivas lunas que giran a su alrededor):
void keyPressed() {
if (key == '+') {
sun.addPlanet();
} else if (key == '-') {
sun.removePlanet();
}
}
Respecto la clase Planet, este contiene atributos como el radio, ángulo, distancia al sol, un array de planetas (que representarán las lunas de cada planeta), velocidad de órbita, un vector y una figura PShape con el fin de poder representar un planeta con sus respectivas lunas (si las tiene).
class Planet {
float radius;
float angle;
float distance;
ArrayList<Planet> planets;
float orbitSpeed;
PVector vector;
PShape globe;
En el constructor se inicializan dichos atributos con un ángulo de giro aleatorio entre 0-2π y se crea la figura con su textura:
Planet(float r, float d, float o, PImage img) {
planets = new ArrayList<Planet>();
vector = PVector.random3D();
radius = r;
distance = d;
vector.mult(distance);
angle = random(TWO_PI);
orbitSpeed = o;
noStroke();
noFill();
globe = createShape(SPHERE, radius);
globe.setTexture(img);
}
La función orbit() es la encargada de recalcular la órbita que siguen los planetas (junto a sus lunas) mediante el ángulo y la velocidad a la que giran alrededor del sol llamando a la función recursivamente:
void orbit() {
angle = angle + orbitSpeed;
if (planets != null) {
for (int i = 0; i < planets.size(); i++) {
planets.get(i).orbit();
}
}
}
A continuación, la función spawnMoons(int total, int level) que se encarga de crear los planetas y sus lunas (que se añaden al array de planets) con un radio aleatorio (según el número de niveles de lunas), una distancia al sol según su radio, una velocidad de órbita entre -0.02 y 0.02 y se elige una textura aleatoria de las 8 posibles existentes. Finalmente, se crean sus respectivas lunas con llamadas recursivas:
void spawnMoons(int total, int level) {
for (int i = 0; i < total; i++) {
float r = radius/(level*2); // planet radius
float d = random((radius+r), (radius+r)*4); // distance to sun
float o = random(-0.02, 0.02); // velocity
int index = int(random(0, textures.length)); // random texture
planets.add(new Planet (r, d, o, textures[index]));
if (level < 3) { // number of moons
int num = int(random(0, 3));
planets.get(i).spawnMoons(num, level+1);
}
}
}
Las funciones addPlanet() y removePlanet() son las encargadas de añadir y eliminar planetas con sus respectivas lunas cuando el usuario presione alguno de los controles establecidos (vea el método keyPressed()).
void addPlanet() {
this.spawnMoons(1,1);
}
void removePlanet() {
if(planets.size() > 0)
planets.remove(planets.get(planets.size()-1));
}
La función show() muestra los planetas con sus respectivas lunas (con la función shape(s)) utilizando las funciones pushMatrix() y popMatrix() junto a rotate() y translate(). Para que cada planeta y luna gire sobre sí mismo y alrededor del sol (y alrededor de su planeta en el caso de una luna), se ha optado por crear un vector arbitrario, calcular su vector perpendicular (mediante el método cross(v)). La idea se puede captar mejor visualmente en el siguiente gif:
void show() {
pushMatrix();
noStroke();
fill(255);
// Create perpendicular vector to orbit and rotate planets
PVector v = new PVector(1, 0, 1);
PVector p = vector.cross(v);
rotate(angle, p.x, p.y, p.z);
translate(vector.x, vector.y, vector.z);
shape(globe);
// Draw moons of planets
if (planets != null) {
for (int i = 0; i < planets.size(); i++) {
planets.get(i).show();
}
}
popMatrix();
}
}

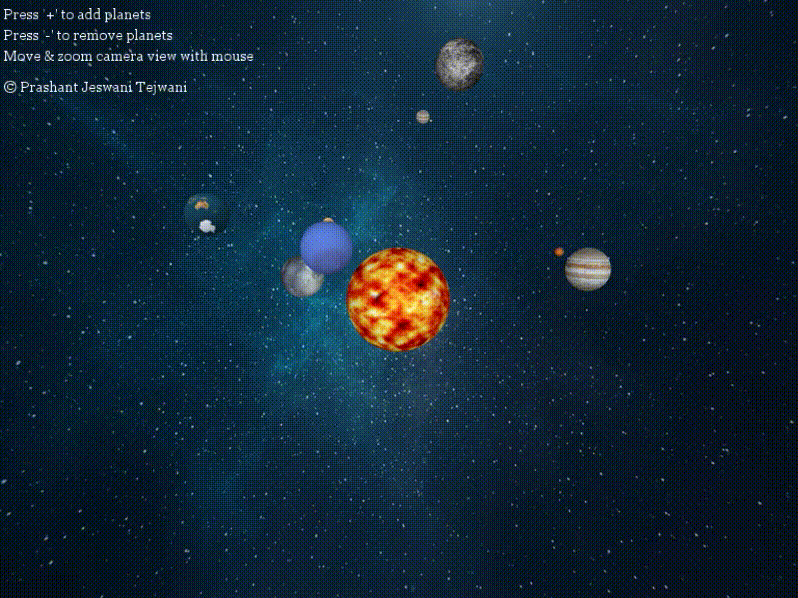

A continuación, se muestra el resultado final mediante un gif animado, se muestra el estado inicial del programa y se añaden y eliminan planetas para mostrar su correcto funcionamiento:
Descargar código en Processing
Para la correcta ejecución en Processing, es necesario instalar la librería PeasyCam (del autor Jonathan Feinberg). Esto se puede hacer de la siguiente manera:
Para descargar el código en Processing, acceda a: Descargar código en Processing o acceda a la carpeta del repositorio del proyecto en: Repositorio del proyecto
Ver demo
Se ha implementado el código a p5.js con el fin de poder probarlo en un navegador. Para ello se han tenido que modificar algunos aspectos como el tamaño de letra, tipos de variables, entre otros:
| Ver demo | Dale click para ver demo |
